此產品采用優質矽鋼片和導線經先進的工藝精制而成，具有體積小、溫升低、無噪聲等特點。通常安裝在變頻器直流調速器的輸入或輸出端，可抵制變頻器產生的諧波向電網傳遞，減少變頻產生的諧波對其他元件的干擾，改善電網質量、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的影響。
用在變頻器直流調速器的輸出端，限制變頻器與電機連接電纜的容性充電電流鈍化變頻器的PWM波的電壓上升率。提高功率因數補償因數、改善電網質量、平抑波形，是變頻與電機間重要元件之一。

技術參數
1、適用于任何品牌變頻器
2、壓降：分5V和9V兩種
3、額定絕緣水平5KV/min
4、電抗器各部位的溫升限值：鐵芯不超過85K，線圈溫升不超過95K
5、電抗器噪聲不大于45dB
6、電抗器能在工頻加諧波電流不大于1.35倍額定電流下期運行
7、電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95
8、三相電抗器的任意兩相電抗值之差不大于±3%。

產品特點

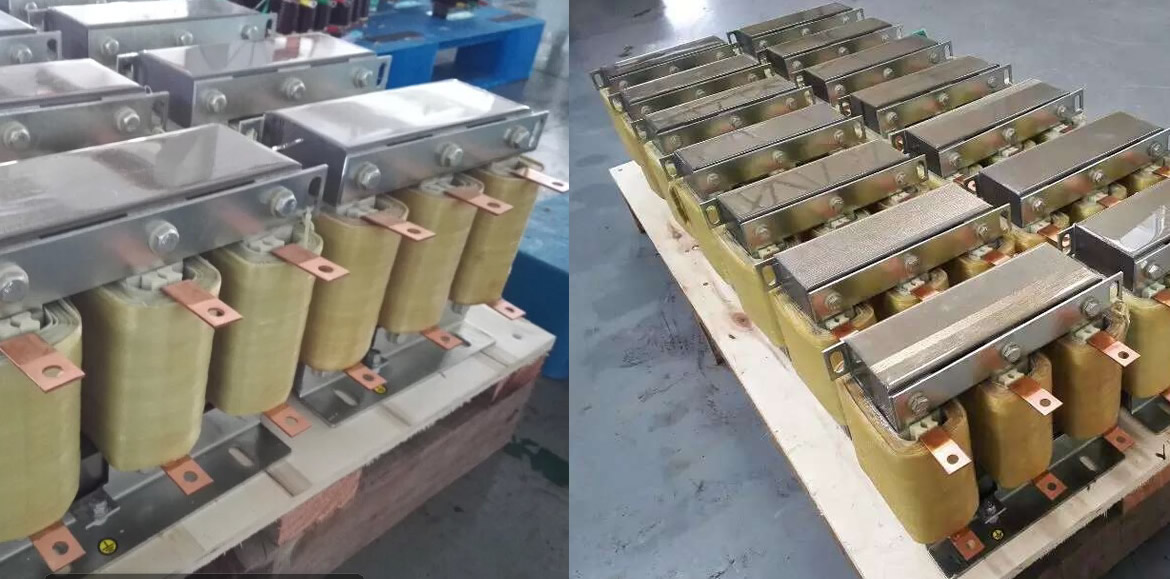

1、該電抗器分為三相和單相兩種，均為鐵芯干式。
2、鐵芯采用優質低損砂耗優質硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3、線圈采用優質導線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好的散熱性能。
4、電抗器的線圈和鐵芯組裝成一體后以過預烘→真空浸漆熱烘固化→這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
5、電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6、外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。
7、該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

主要用途及使用范圍
1、海拔高度不超過3000米。
2、運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3、周圍無有害氣體，無易燃易爆物品。
4、周圍環境有良好的通風條件，如裝在柜內，應加裝通風設備。
